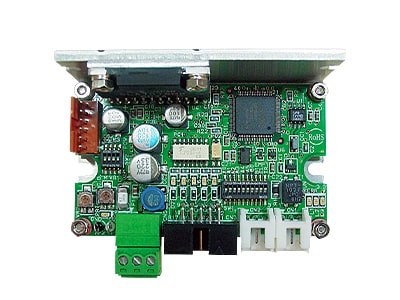

2相步進電機驅動器
具有集成控制和驅動器的 2 相步進電機驅動器。
Motionnet 串行通信可實現直接電機控制。
?配備G9103
?2相單極恒流驅動系統
?驅動電流值MAX 2A/相VOL調整
?自動電流下降功能
?勵磁序列微步驅動1/16
?電源DC24V
規格
串口通訊
| 物品 | 信號名稱 | 規格 |
|---|---|---|
| Motionnet 設備 | G9103 | |
|
串行通訊 設備號 |
SW1- A0 至 A5 |
設備號 0 到 63 可以通過開關選擇 |
|
串口通訊 傳輸速度 |
SW2- BO, B1 |
由20Mbps/10Mbps/5Mbps/2.5Mbps開關 選擇 |
| 終端電阻設置 | SW2-TR |
通過終端電阻設置開關設置到串口線的末端 |
|
串口通訊 狀態顯示 |
運行 錯誤 |
RUN：串口通訊接收正常時綠燈亮 ERR：串口通訊連續出錯時紅燈亮 |
| G9003參考時鐘 | 80MHz |
運動控制
| 物品 | 信號名稱 | 規格 |
|---|---|---|
| 定位控制范圍 | -134,217,728 至 +134,217,727（28 位） | |
|
減速點 設置范圍 |
0 到 16,777,215（24 位） | |
| 速度設定寄存器個數 | 每個軸的 FL、FH 和 FA（校正速度）三種類型 | |
| 速度設定步長范圍 | 1 到 100,000（17 位） | |
| 速度放大范圍 |
0.1～66.6次 0.1次：0.1～10000.0pps 1次：1～100000pps 50次：50～5000000pps 注：但驅動器*高速度為250Kpps。此外，運行速度受電機規格的限制。 |
|
| 加減速特性 | 加減速可獨立設定，分為直線加減速和S曲線加減速兩種。 | |
| 加速度設定范圍 | 1 到 65,535（16 位） | |
| 減速率設定范圍 | 1 到 65,535（16 位） | |
|
減速點 自動設置 |
可在（減速時間）≤（加速時間×2）范圍內自動設定 | |
| 柜臺 |
COUNTER1：指令位置計數器（28 位） COUNTER2：機械位置計數器（28 位） COUNTER3：偏差計數器（16 位） |
|
| 比較器 | 28 位 x 3 電路 | |
| 機械輸入 |
PEL* MEL* SD*/PCS* 組織* |
?+側限位輸入(PEL) ?-側限位輸入(MEL) ?減速輸入(SD) ?原點輸入(ORG) ?緊急停止輸入(EMG) [I/F]光電耦合器輸入 |
| 輸入狀態顯示 | L4-L8 | 機械系統輸入，光電耦合器ON時LED燈亮 |
| 限位輸入邏輯設定 | SW1-EL |
由末端限位輸入邏輯設定開關選擇 |
電機驅動器
| 物品 | 信號名稱 | 規格 |
|---|---|---|
| 驅動系統 | 2相單極恒流驅動系統 | |
| 運行速度 | 250Kpps（*大） | |
| 電機電流 | VR1 |
2.0A/相（*大），按體積設置（0.5 至 2.0A/相） （出廠設置：1.2A/相） |
| 電流下降電流 | VR2 | 按體積設置（出廠設置：正常電流的 50%） |
| 自動電流下降 |
電機運行停止后自動設置為電流下降 可通過 G9103 通用輸出禁用 |
|
|
電機勵磁 開/關 |
可以對電機進行勵磁 ON/OFF 控制 G9103 通用輸出也可以進行勵磁 OFF 控制 |
|
| 微步 | SW2-M1-3 |
使用開關選擇 1.8° 步進角的分區數 （1、2、4、8、16 分區） |
| 電源保護 | PRT |
當電機線圈短路/開路時， 保護電路的工作狀態由LED指示，紅色LED點亮。 |
| 相勵原點 |
對于勵磁序列的每個2相勵磁， 可以通過G9103的Z相輸入監控輸出相勵磁源。 |
其他的
| 物品 | 信號名稱 | 規格 |
|---|---|---|
| 電源 | DC24V±10% | |
| 電量顯示 | 3.3V | 內控電源DC3.3V輸出顯示，黃色LED燈 |
| 冷卻方式 | 自然風冷 * | |
| 工作溫度限制 | 0 至 +40°C | |
| 環境溫度 |
80% RH 或更低 （無結露，但在 +10 至 +40°C 下） |
|
| 環保 | RoHS指令：2011/65/EU（不包括2015/863/EU） | |
| 耐振性 | 符合 JIS C0040 | |
| 結構 |
開放式框架 可以安裝在兩個方向 |
|
| 重量 | 約85克 | |
| 尺寸 | W75×D62×H28（單位：mm） |
*：如果主機（安裝部分）的溫度超過 70°C，請冷卻。
