產品詳情
簡單介紹：
詳情介紹：

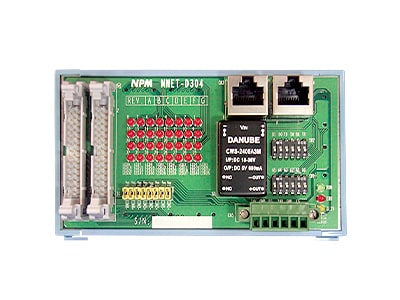

隔離輸出板 32路輸出
用于擴展運動網絡I/O板和通用輸入/輸出。
?配備G9002
?輸出32點
?分離式內部控制電源
?扁平電纜連接
?DIN導軌安裝
規格
| 物品 | 信號名稱 | 規格 |
|---|---|---|
| Motionnet 設備 | G9002 | |
|
串行通訊 設備號 |
SW1- A0 至 A5 |
設備號 0 到 63 可以通過開關選擇 |
|
串口通訊 傳輸速度 |
SW2- BO, B1 |
由20Mbps/10Mbps/5Mbps/2.5Mbps開關 選擇 |
|
通信錯誤時的 輸出狀態設置 |
SW2-TD |
維持現狀/ 通過復位開關選擇 （通信狀態管理看門狗定時器，時間到輸出設置） |
|
看門狗 定時器設置 |
SW2-TM |
At 20Mbps...20msec/5msec At 10Mbps ...40msec/10msec At 5Mbps...80msec/20msec At 2.5Mbps...160msec/40msec 可通過開關選擇（來自中心設備的傳輸間隔監控時間） |
| 斷幀請求 | SW2-黑色 |
由斷幀傳輸開關 設置 |
| 終端電阻設置 | SW2-TR |
通過終端電阻設置開關設置到串口線的末端 |
|
串口通訊 狀態顯示 |
運行 錯誤 |
RUN：實際通訊接收正常時綠燈亮 ERR：串口通訊連續出錯時紅燈亮 |
| 共同選擇 | JP1-8 |
通過輸入輸出電路各公共端與輸入電源CN5之間的跳線連接器設置 |
| 輸出狀態顯示 | 輸出：輸出晶體管導通時紅色LED燈亮 | |
| G9002參考時鐘 | 80MHz | |
| 輸出數量 | 32分 | |
| 輸出 | 集電極開路輸出（達林頓晶體管，漏型） | |
| 電源 |
CN5- 24V，接地 |
DC24 ±10% 55mA（典型值） |
| 電量顯示 | 3.3V | 內控系統電源DC3.3V輸出顯示，黃色LED燈 |
| 工作溫度限制 | 0 至 +40°C | |
| 環境溫度 | 80% RH 或更低（無結露，但在 +10 至 +40°C 時） | |
| 環保 | RoHS指令：2011/65/EU（不包括2015/863/EU） | |
| 耐振性 | 符合 JIS C0040 | |
| 安裝方式 | 通過 DIN 導軌（不包括 DIN 導軌） | |
| 尺寸 | W124×D72.5×H50或55（單位：mm） |
