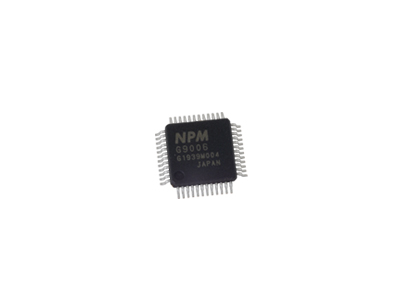

Motionnet功能擴展本地設備
用于構建Motionnet的功能擴展本地設備。
它通過 4 線串行總線連接與 CPU 結合使用。
連接到 G9006 的 CPU 可以訪問 Motionnet 系統，如下所示。
?連接中央設備的CPU和連接其他G9006的CPU之間
*大32字節的循環通信。（在本地操作模式下有效）
· 監控所有端口數據（循環通信的數據）。
（在兩種模式下都有效）
此外，各種設備可以通過 CPU 與 Motionnet 鏈接。
（可以連接AD/DA轉換器，構建遠程控制等）
特征
◆7×7mm的超小型封裝（成型品）
◆在通信的本地運行模式下，可自由使用*大32字節的循環通信 ◆
在監視的監控運行模式下，無需分配設備編號到
監視器 運行模式不使用設備編號（地址）=它是一種非占用模式
◆它還具有對本地CPU的中斷請求功能和來自終端的一次性信號輸出功能，可以實現各種控制數量
◆通訊方式：循環通訊
規格
| 設備類型 | 本地設備 |
|---|---|
| 包裹 | 48 針 QFP |
| 本地 CPU 接口 | 4線串行總線 |
| 參考時鐘 | 80MHz（或 40MHz） |
| 通訊速度 | 從 20Mbps、10Mbps、5Mbps、2.5Mbps 中選擇 |
| 通訊協議 | NPM原創 |
| 通訊方式 | 循環通訊 |
| 界面 | RS485+脈沖變壓器 |
| 連接方式 | 多點法 |
| 錯誤檢測方法 | CRC12 |
| 輸入輸出內存容量 | 256 字節 |
|
封裝外形尺寸 （模具部分）（mm） |
7×7 |
| 電源電壓 | +3.0V 至 +3.6V |
| 環境溫度 | -40 至 +85°C |
| RoHS2 | 一致 |
配置示例
我們準備了一個用戶評估板來檢查 G9006 的操作。
電路板尺寸為58mm x 57mm，安裝了評估所需的所有部件，例如用于設置G9006、RS485和脈沖變壓器的外部端子狀態的DIP開關，并且可以立即插入現有的Motionnet
線路收購。您可以檢查操作。
